SMD Dizgi Hizmetlerimiz

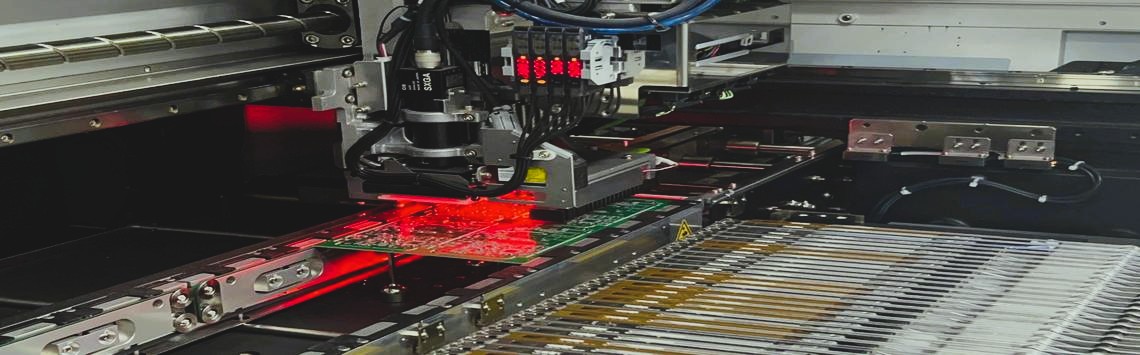

Dizgi hattımızda saatte 59.000 (IPC 9850) komponent dizme kapasitesine sahibiz. Otomatik dizgi makinelerimizle, 50x50 mm’den 1200x460 mm’ye kadar PCB kartlara hassas dizgi montajı yapabilmekteyiz. Tüm makinelerimiz kurşunlu ve kurşunsuz lehimli üretime uygundur.

Teknik Özellikler:

• Komponent Yüksekliği: < 25 mm

• Minimum Komponent Kılıf Ölçüsü: 01005

• Maksimum Komponent Kılıf Ölçüsü: 50x150 mm

• Komponent Dizgi Hassasiyeti: Chip ±35µm, QFP ±25µm

• Komponent Dizebilme Aralığı: 0.01 mm / 150 mm

• 150 mm’ye kadar konnektör dizimi

• PCB Kalınlığı: 0.4 – 5 mm

SMD Dizgi Süreci:

1. Verilerin kontrolü ve düzenlenmesi

2. Dizilecek kartların programlanması

3. Malzemelerin sayımı ve kalite kontrollerinin yapılması

4. Üretilen numune panelin onayı

5. Onay sonrası seri üretim

6. Üretim sonrası test kontrolü (SPI)

---

THT Dizgi Hizmetlerimiz

Alanında uzman ve deneyimli ekibimizle, üretim planlaması doğrultusunda 24 saat vardiyalı çalışma sistemine geçebilmekteyiz. Yoğun taleplerde üretim kapasitemiz artırılırken, kalite standartlarımız daima korunmaktadır.

THT Dizgi Süreci:

1. Verilerin kontrolü ve düzenlenmesi

2. Malzemenin sayımı ve kalite kontrollerinin yapılması

3. Kesme ve şekillendirme makineleriyle ön hazırlıkların yapılması

4. Kart sayısı ve niteliğine göre manuel dizgi hatlarının oluşturulması

5. Kurşunlu veya kurşunsuz dalga lehim makinasında lehimleme işleminin gerçekleştirilmesi
